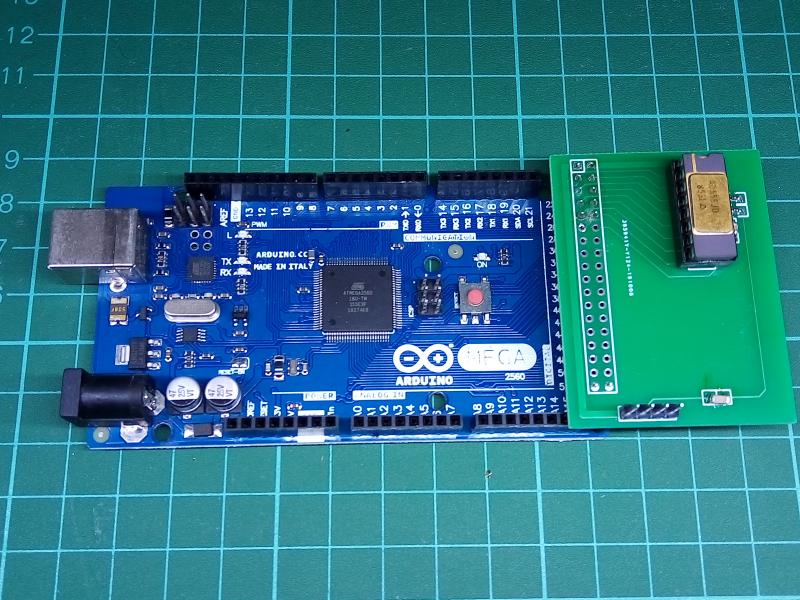

DAC board
數位轉類比子板 | |
 |

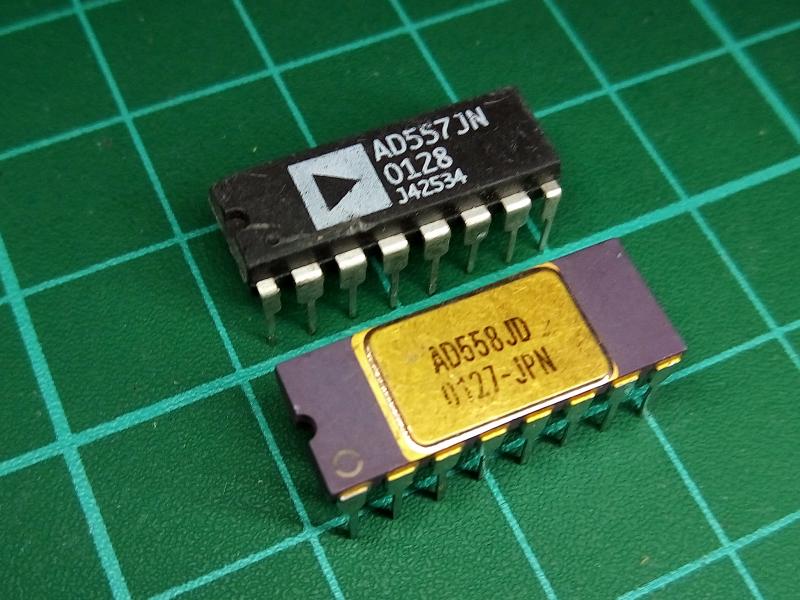

AD5578 / AD557
就只是想玩金頂的IC. 若是DA應用,速度不求快, 例如100次/秒, 用I2C的DAC會較省事, 例如Microchip的MCP4725. 0 - 5V output. |
 |

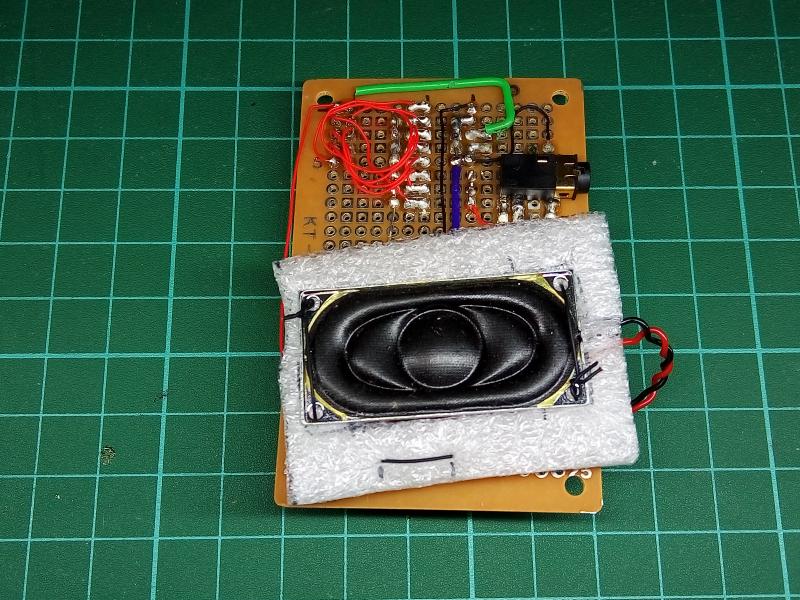

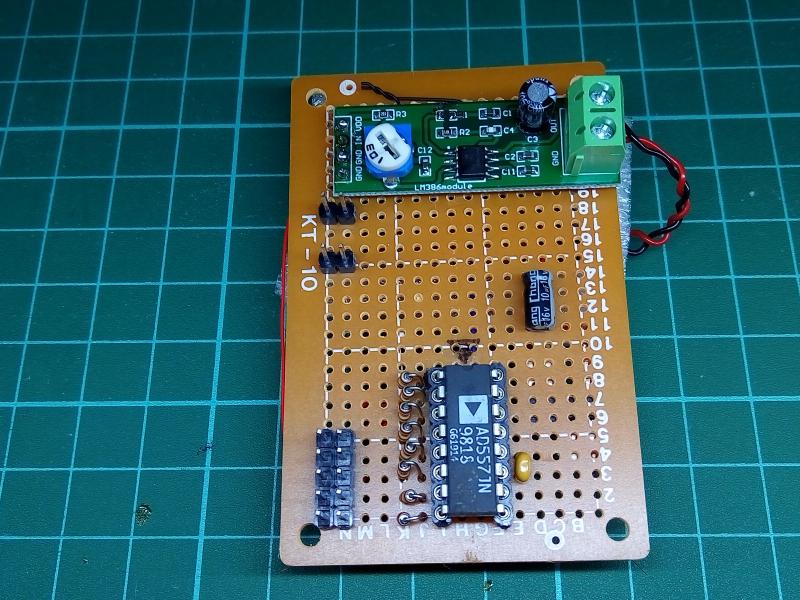

手工拉線測試
用LM386放大音頻電流,推動喇叭. |
 |
11025Mhz 8bit的聲音 |
 |
|
 |

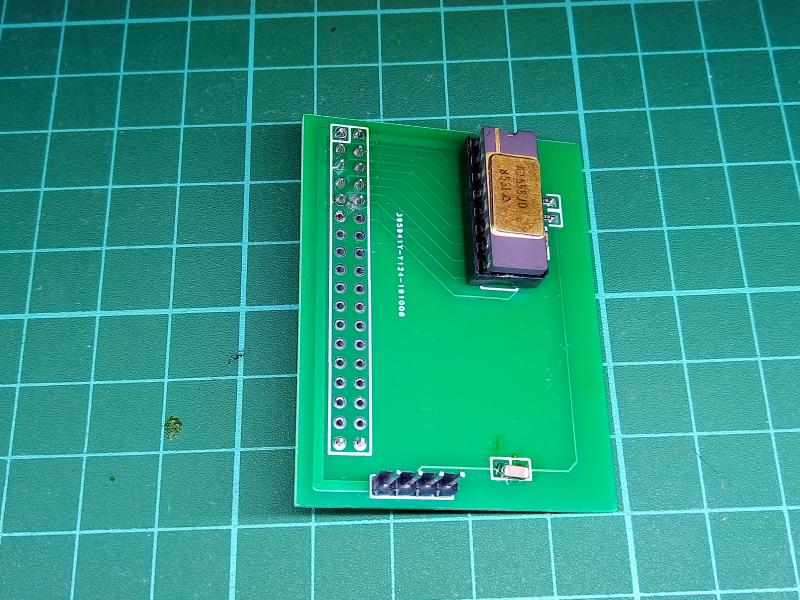

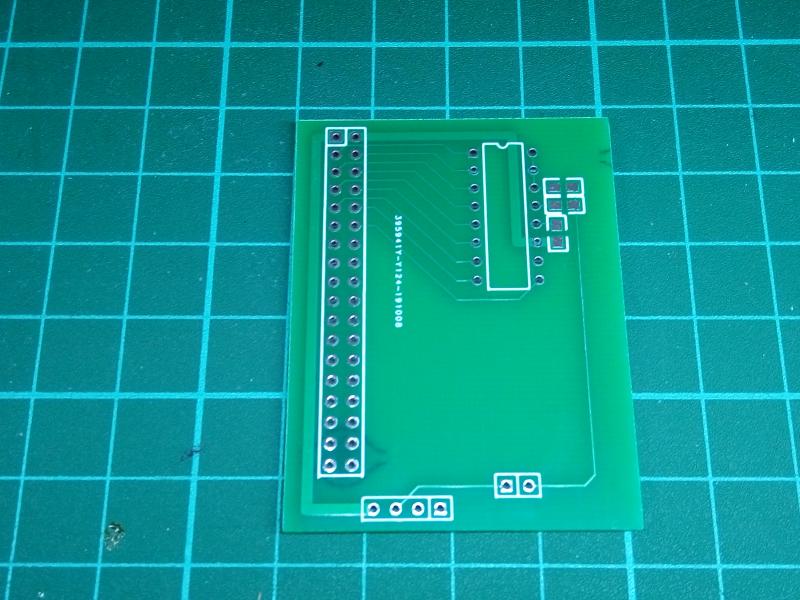

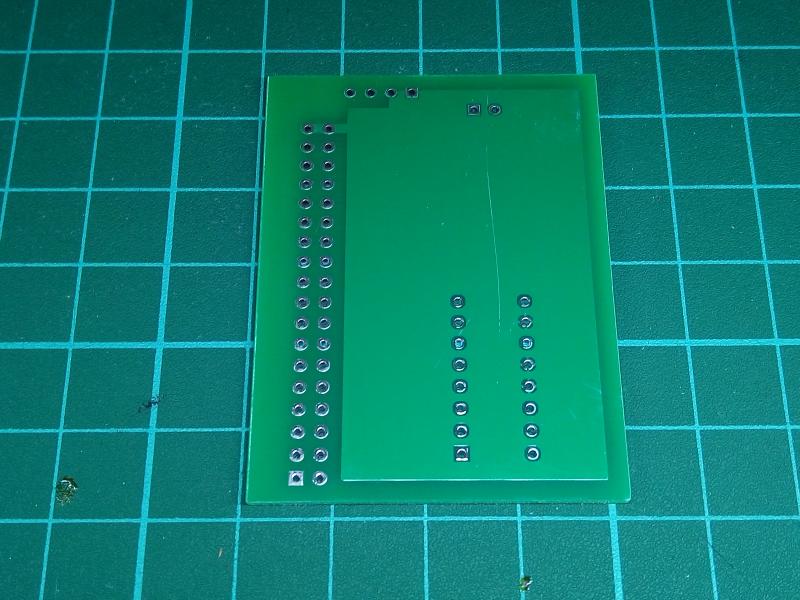

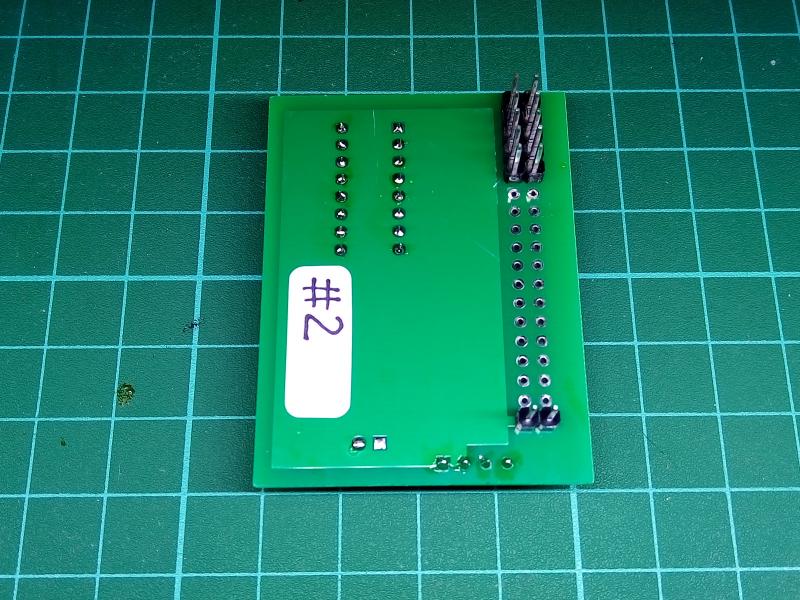

洗PCB
|
 |
|
 |
純類比輸出
256階, 0v - 2v5 |
 |
|
 |
|
 |

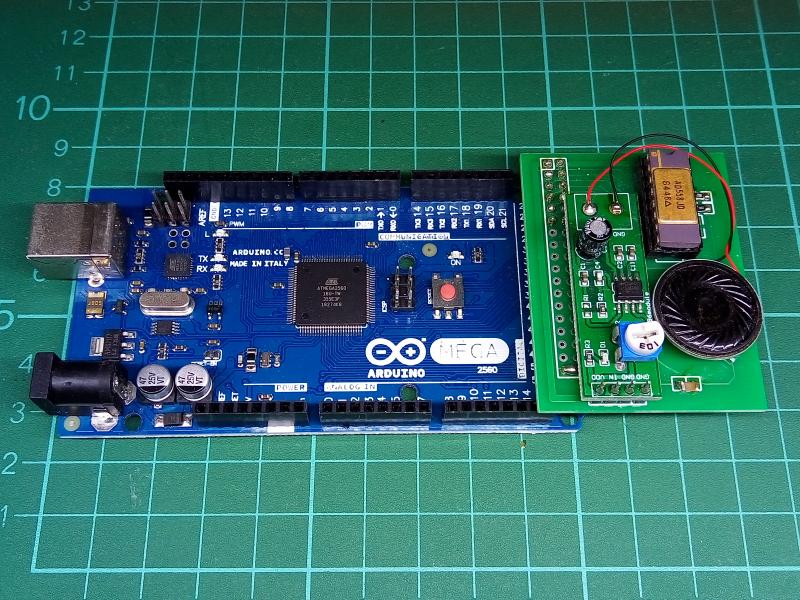

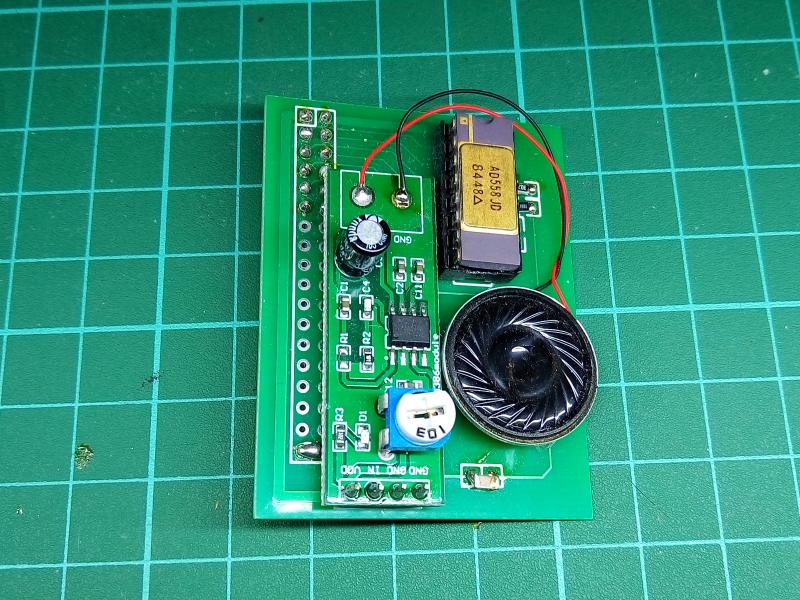

DA聲音播放
uno的flash是32KB,mega的flash有256KB.arduino編出來的程式, 程式碼必須在前端64KB以內, 所以要把聲音這種大資料放在程式碼之後. |
 |
#define HIGHPROGMEM __attribute__((section(".fini2"))) |
 |
pgm_get_far_address() |
|
2022.0112.3 |
