太陽能冷氣 |
|
構想 太陽能板,會隨著陽光強弱,而有不同的輸出功率. 若使用變頻的馬達,就可以在低日照時,也可運作. |
|

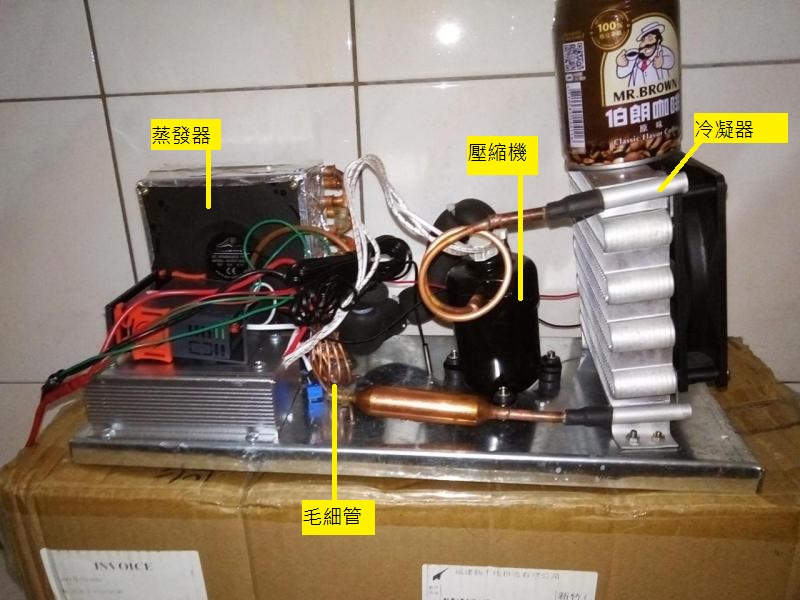

 微型冷氣系統, 12V 6A |
|

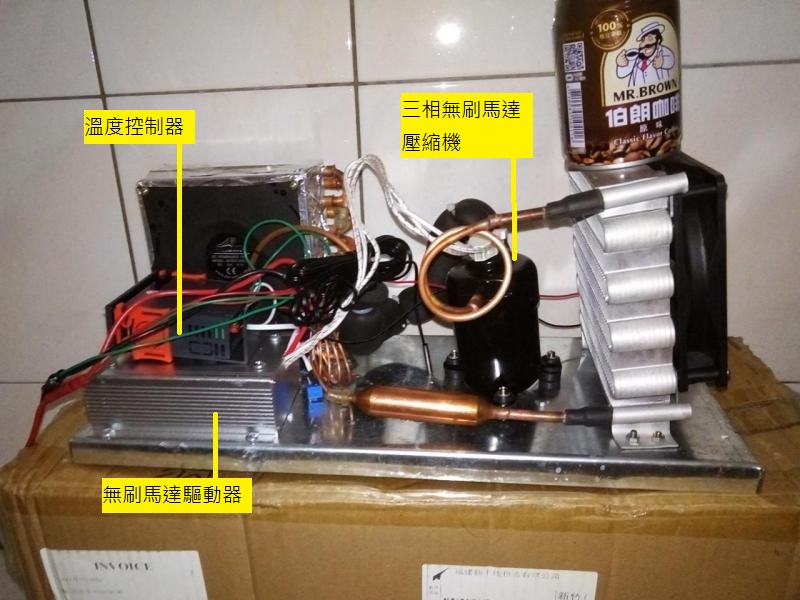

 壓縮機轉速,可以由modbus控制驅動器. |
|
 |
|
 |
|
問題 |
|

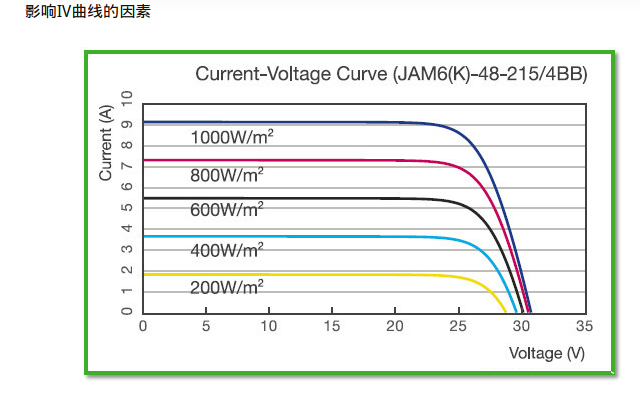

太陽能板/最大功率追蹤 太陽能板供電不是很穩定, 利如飛機飛過, 陰影遮到太陽能板, 若使用的電流大於可供應電流, 電壓會狂掉落. |
|
 例如, 1000w/m^2時, 抽8A, 電壓可以在27V左右, 600w/m^2時, 抽8A, 電壓直接掉到0V. |
|
冷凍系統很怕這種停個幾秒又復電的. 進入壓縮機的冷媒, 一定是要氣體, 掉電幾秒又復電, 蒸發器內的冷媒可能未完全氣化, 壓縮機吃到液態冷媒,液體很難壓縮,閥片很容易掛點. |
|
冷凍系統,剛啟動時, 高壓端與低壓端, 壓力是一樣的, 假設低轉速1000rpm,壓差0時,運轉電流12V1A.啟動電流大約2倍,12V2A,經過 100毫秒, 回到12V1A,之後電流逐漸上升,到達工作壓差時,假設為12V4A |
|
若此時跳電, 壓縮機要啟動, 就要克服兩側壓力差, 12V4A兩倍, 12V8A, 遇到太陽能板那種抽載過重電壓為0 的現象, 會發生無法啟動的問題. |
|

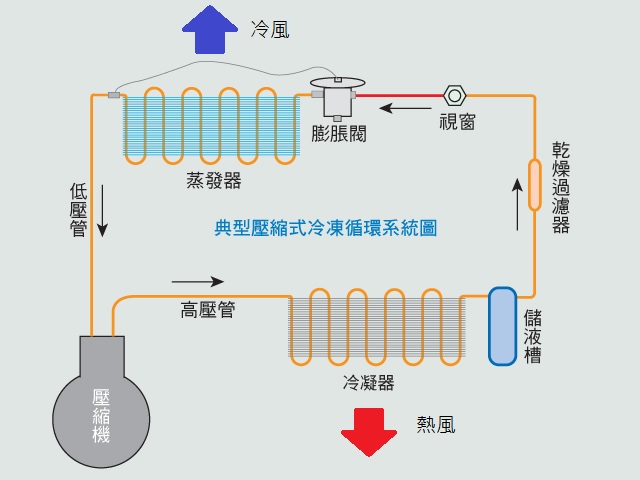

 冷凍循環系統圖 |
|

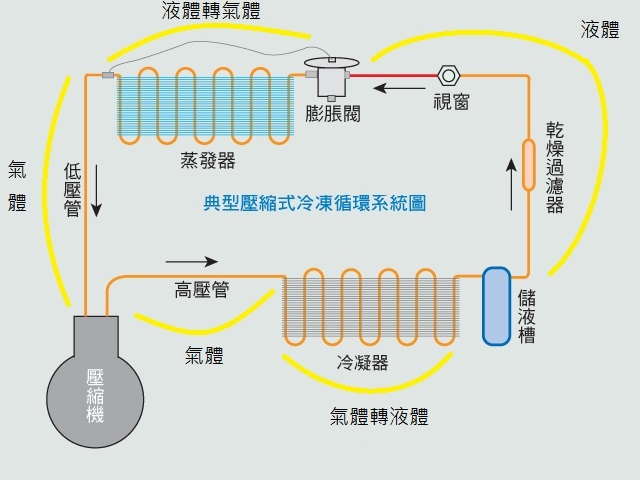

 冷媒相圖 |
|
所以, 太陽能板與壓縮機之間, 還要加一個控制器, 一來用於啟動時設定驅動器為低轉速, 二來遇到掉電, 過個幾分鐘再啟動.預防液壓, 以及降低啟動電流. |
|
2021.1229.3 |
