enCoRe2 快快樂樂DIY

	最後更新日期 2007Oct02
	本章節僅適合有修習過單晶片的玩家若是對焊接及單晶片程式寫作沒有基礎內力的參觀者,請先修習基礎單晶片課程.(九九乘法還不熟練,是算不動二元一次式的)
	蒐集軟體材料先完成一次自已做出USB Device,後面就容易多了.
	買書取得練習的軟體材料,書中的光碟有編譯所需的編譯器及範例程式,以及之後改程式時要參考的資料.五南書局,ISBN=978-957-11-4898-4
	大貓碎碎唸我覺得這本書在報告描述元及鍵盤架構,有很詳細清楚的介紹,對於初學者有很大的幫助.HID裝置最重要的就是報告描述元,搞定這個,HID裝置就完成一半了.初學者可以試著做個控制音量大小的USB Device試試.
	準備硬體材料

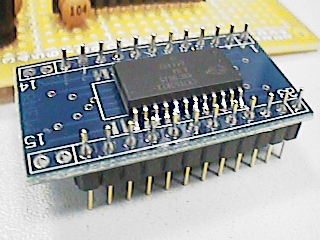

	買IC, 轉接板, 針腳 Cypress的Cy7C63823-SXC,enCoRe2只買得到SMT的版本,0.6美金左右

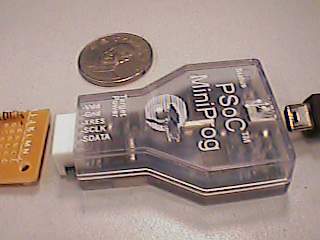

	買燒錄器Miniprog 可以去Cypress的網站,用信用卡做國際購買,或者去長高科技購買.
	國際包裹運費是35USD,非常的快,3天就到貨了. (2007Jul12),

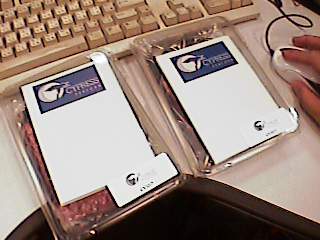

	Miniprog 一個是20USD,一次只能買2個 = =凸

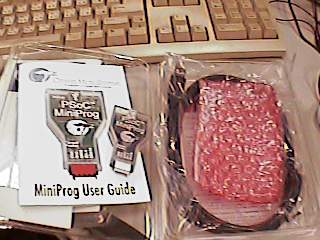

	內容就一個Miniprog加一條USB線

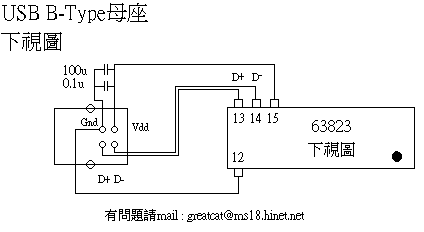

	IC接腳
	只要焊好這四隻腳,就可以做燒錄及插上電腦當USB Device.圖已經轉成下視圖,用洞洞板照著焊就可以用了.
	完成實驗板大約是焊成這樣子

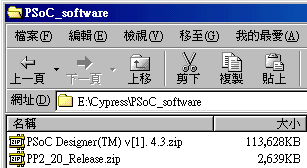

	安裝軟體安裝光碟\Cypress\PSoC_software目錄中的PSoC Designer(TM) v[1]. 4.3.zip及PP2_20_Release.zip
	下載測試用的原始檔因為書中的範例是給63923用的,這裏有個改好給63823用的範例.
	編譯程式 .
	燒錄插上Miniprog,在Designer按下燒錄鈕
	測試 .
	恭喜~ 恭喜!!完成了第一個的USB Device.之後要開始K書了,建議從第一章節描述元開始看,關於USB2.0的部份就先略過,等之後功力提昇了再回頭過來看.
	賀喜~ 看到第二章節結束後,K了200page,應該對USB的通訊架構有基本的概念了,再跳到付錄Page629,開始載入enCoRe2的晶片架構,及程式的流程架構到你的腦袋中.
	練功一試著把裝置的裝置描述元的的PID,隨意改個數字,iManufacturer改成自己的名字,編譯下載後,插上電腦,就會秀出自己的名字.
	練功二把報告描述元改成搖桿的資料,編譯下載後,插上電腦,就會形成一隻沒有功能的搖桿
	功德箱(一) 搖桿的報告描述元
	練功三把搖桿的功能加上,再到控制台\遊戲控制測試
	功德箱(二) 搖桿的程式
	完成了第一隻搖桿程式,接下來就可以依勢畫葫蘆,開始做滑鼠及鍵盤了,請參考書中六到九章.
	當Input腳事件發生,對緩衝區填,入滑鼠/鍵盤的資料,再呼叫副程式,就可以把資料送到電腦,使電腦產生相對應的動作.
	所以,可以試著由Input腳位,來使電腦做出鼠標上下左右動,左鍵單擊,右鍵單擊等動作.或者是輸入字元,調整音量等等.
	但是當要真的實做一個完整功能的滑鼠/鍵盤,從書中會看到一堆要考慮事,例如如何讀取XY軸的變化,除按鍵彈跳等等,這部份就考驗寫程式人的微處理機功力了,和USB知識無關了.
