MiniProg
| 最後更新日期 2007Oct02 | |
|

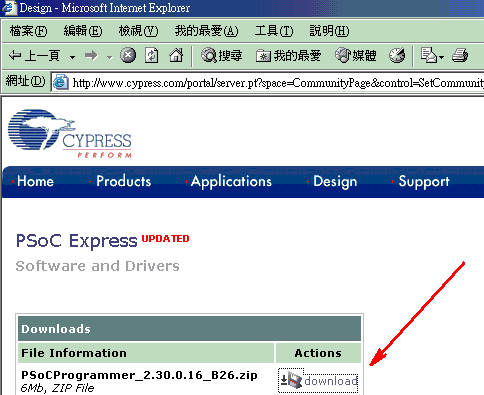

買CY3217,實在有夠經濟的,沒有附光碟,要自己到Cypress網站,下載Miniprog的操作程式.若有安裝PSoC Designer4.3.Zip及PP2_20_Release.zip,就不用安裝了 |
|

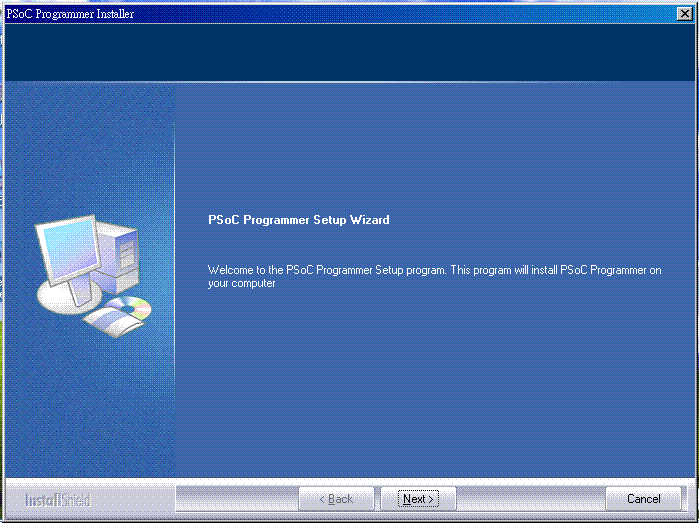

執行下載後的exe檔 |
|
按[Next] |
|

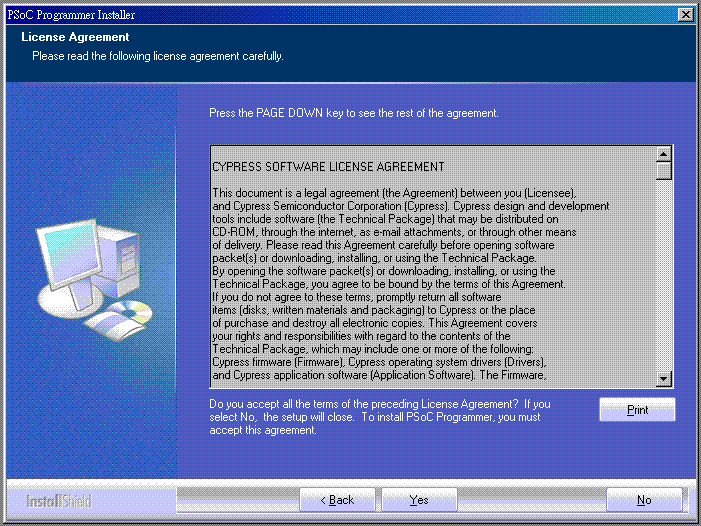

按[Yes] |
|

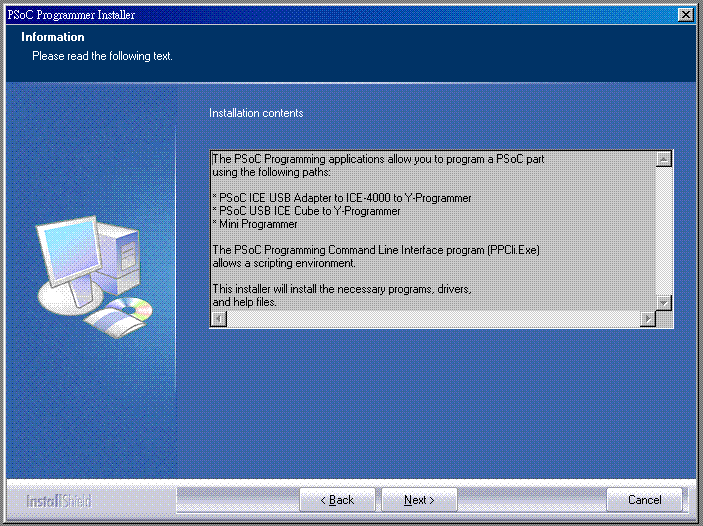

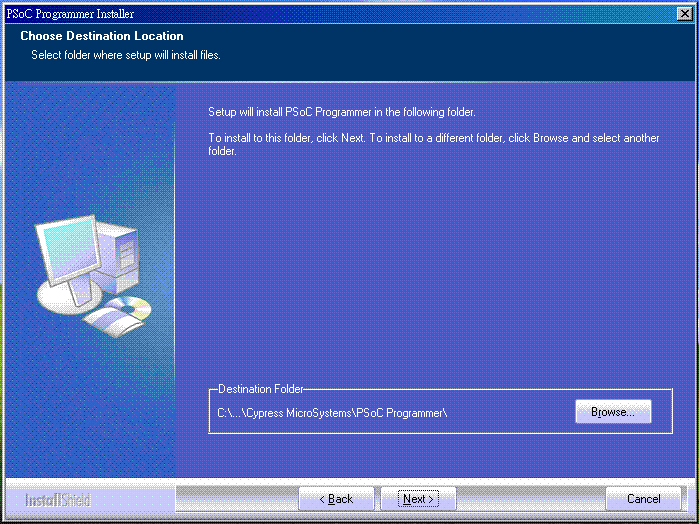

按[Next] |
|

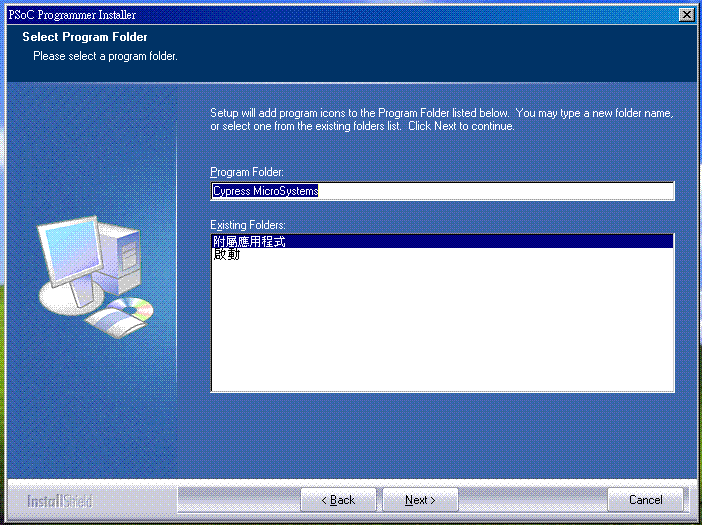

按[Next] |
|
按[Next] |
|

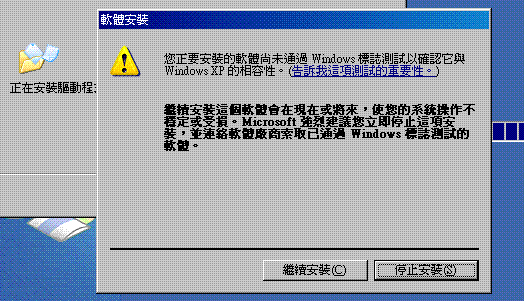

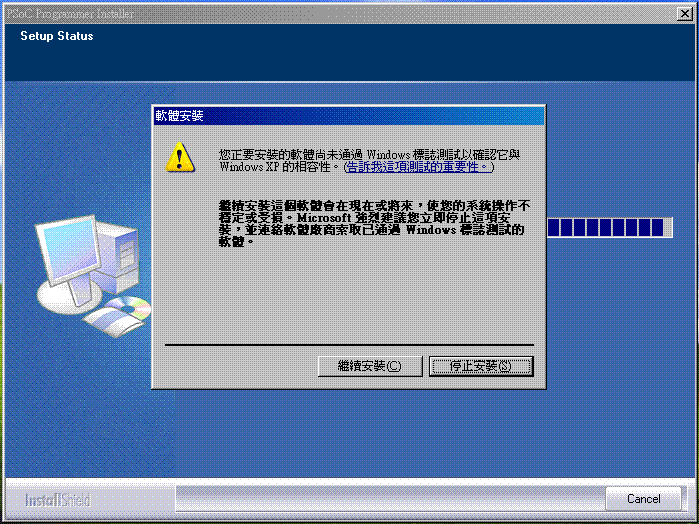

按[繼續安裝] |
|

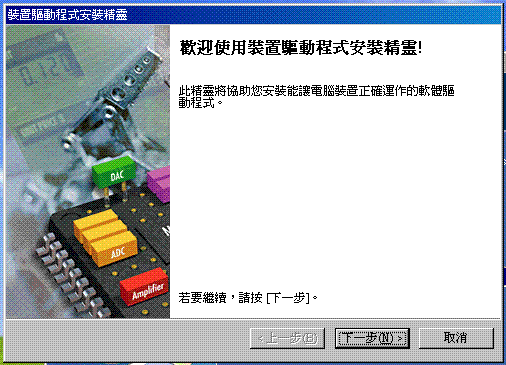

按[下一步] |
|
按[繼續安裝] |
|
按[完成] |
|

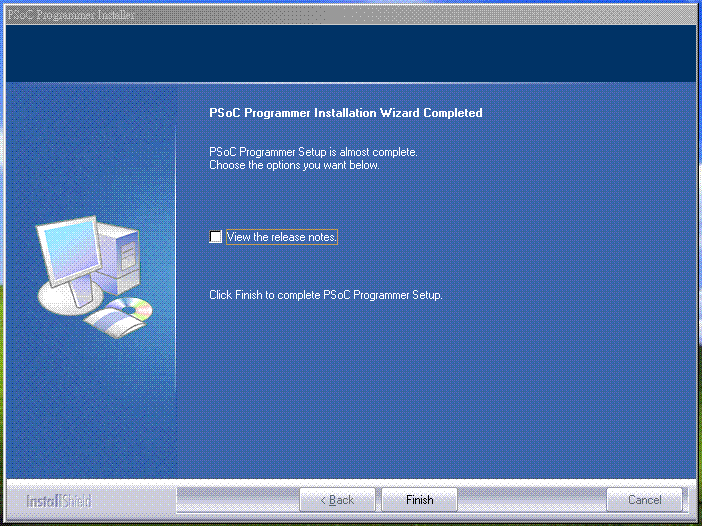

按[Finish] |
|
將MiniProg插上電腦 |
|

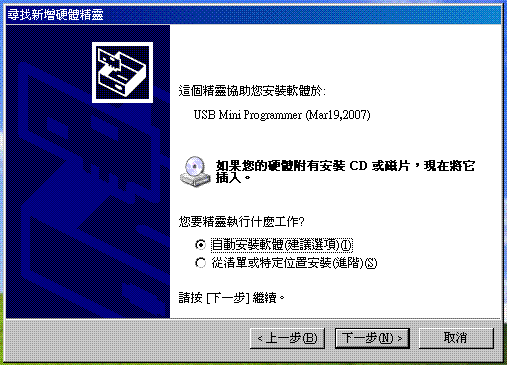

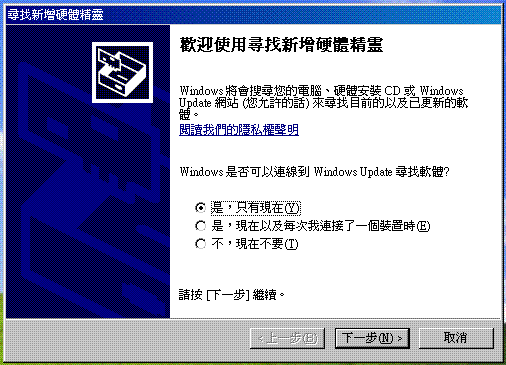

選[自動安裝軟體],按下一步 |
|

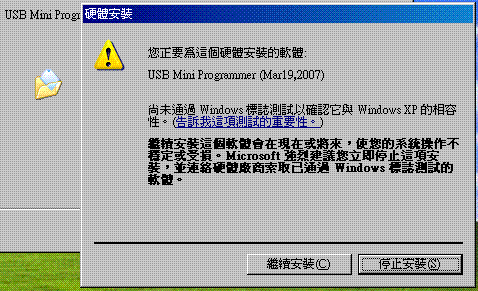

按[繼續安裝] |
|

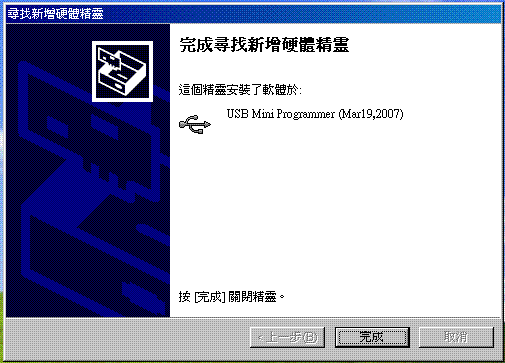

按[完成] |
|

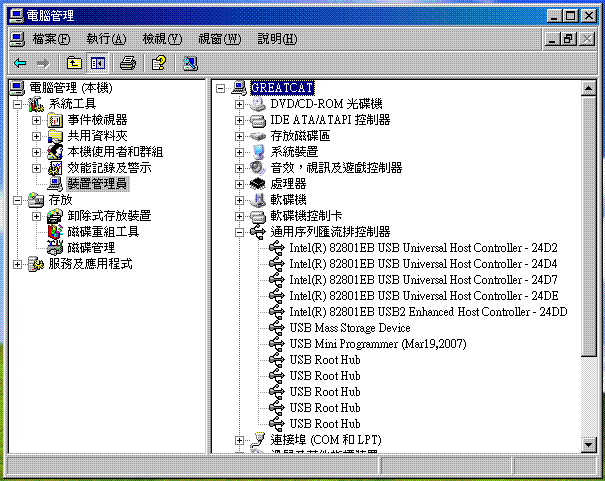

裝置管理員多了一個USB Mini Programmer的裝置 |
|

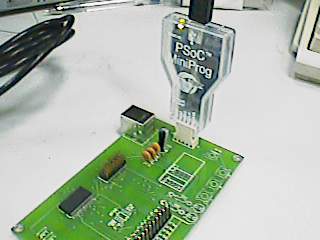

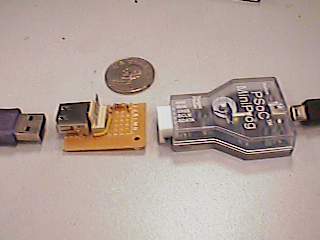

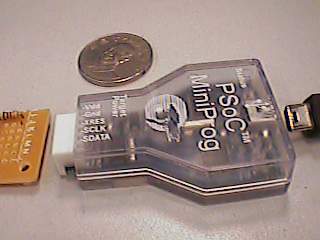

將MiniProg與實驗板連接 |
|

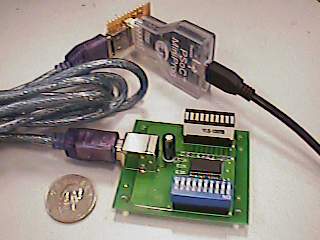

或者是這樣 |
|

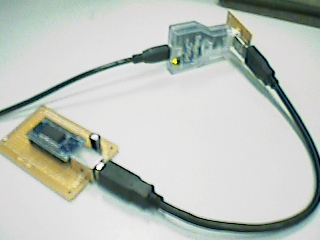

或者是這樣 |
|

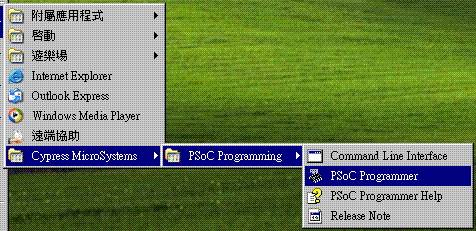

啟動燒錄程式 |
|
啟動後的樣子 |
|
選取[Miniprog]為燒錄port. |
|
選[63800]為Device Family,[Cy7c63823-SXC]為Device. |
|

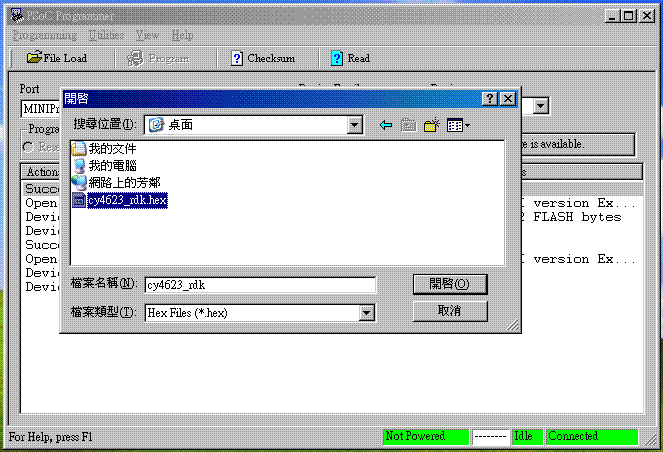

按[File Load],選取要燒錄的Hex檔案. |
|

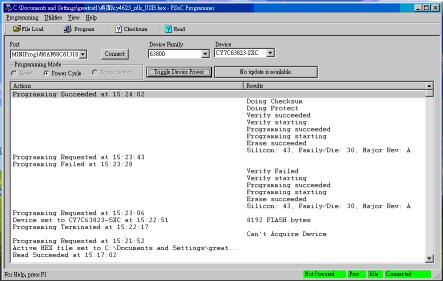

按[Program],燒錄過程會顯示燒錄的狀況,若燒錄順利完成,狀態列會出現綠色Pass的訊息,及Programming Succeeded的訊息. |
|
Miniprog |
|

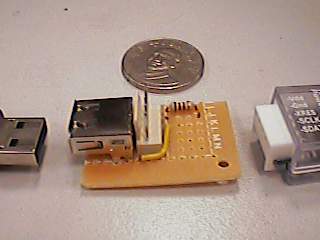

轉接板 把miniprog的5pin腳座轉成USB A-type母座,方使燒錄使用 |
|
轉接板 接線圖如下 |
|
轉接板的參考,若有不能燒錄的現象,試試在Vdd及Gnd間加一個1k的電阻. |
