Test01
|

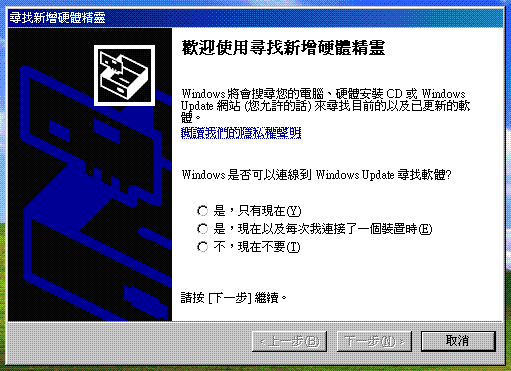

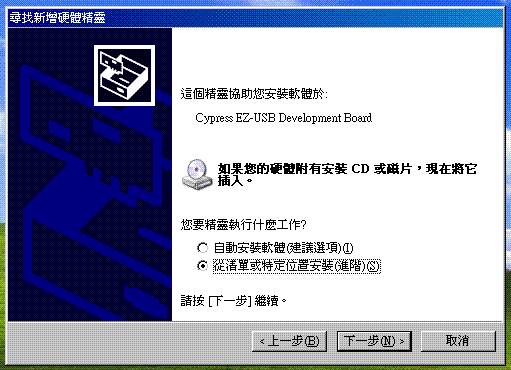

將實驗板連結上電腦,WinXP會出現尋找新增硬體精靈,選[不,現在不要],再按[下一步] |
|

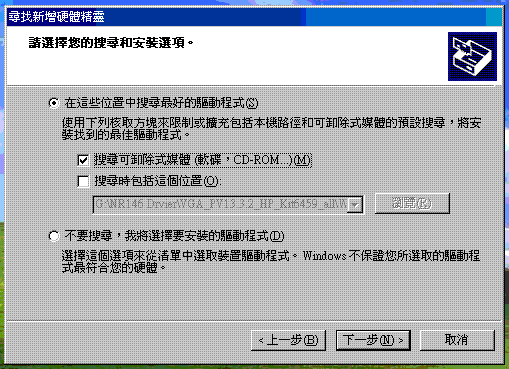

選[從清單...],再按[下一步] |
|
讓電腦去實驗板所附光碟找Driver],再按[下一步] |
|

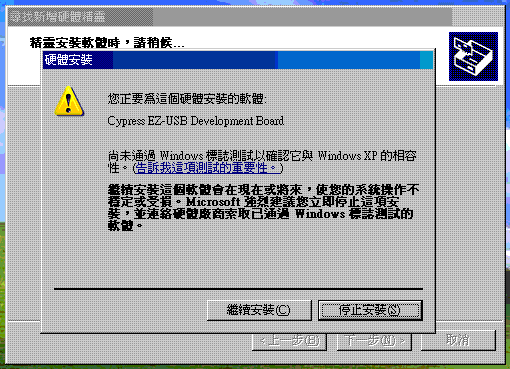

按[繼續安裝] |
|

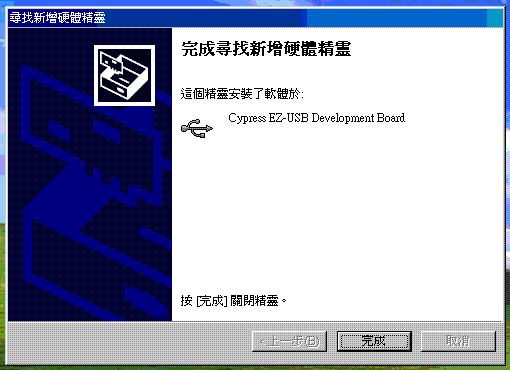

按[完成] |
|

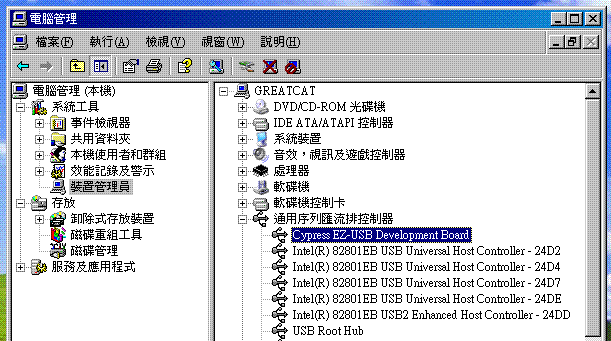

裝置管理員會多出個[Cypress EZ-USB Development Board] |
|

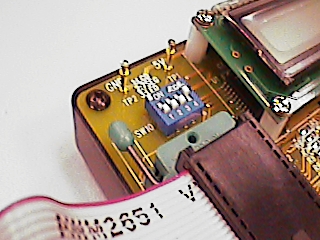

設定IO板圖中的switch,設定為sw1 ON,其餘off.(圖中是sw4 ON) |
|
到程式集,啟動EZ-USB Control Penal,出現Target Selection視窗,選[EZ-USB...],再按[OK] |
|

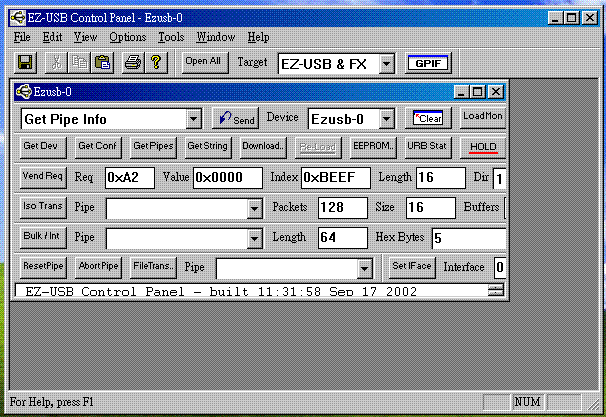

出現如下畫面 |
|

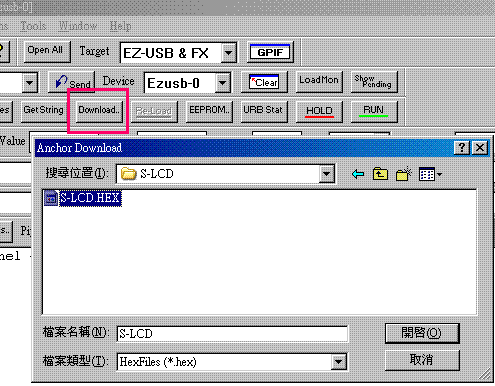

準備下載程式到實驗板上的RAM做測試,按[Download],選取光碟上的範例.完整路徑如下 |
|
|
|

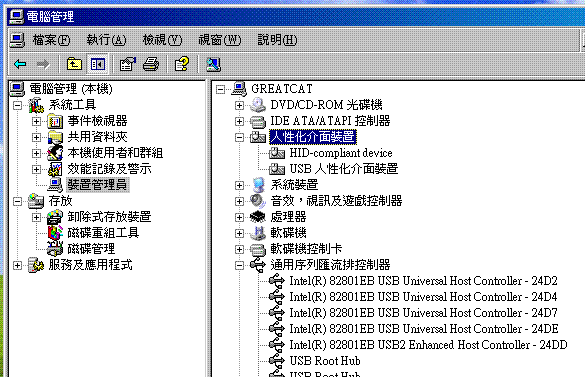

程式下載完成後,實驗板會自動Reset,裝置管理員會出現一個[人性化介面裝置]類別,以及其下的兩個項目. |
|

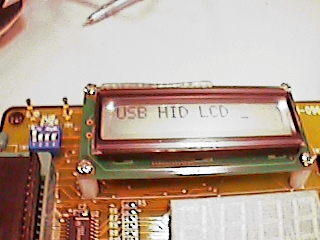

若IO板上有出現"USB HID LCD",則本測試成功. |
