Test02
|

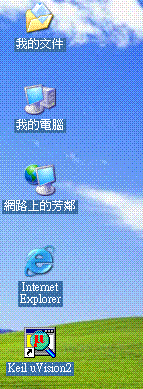

啟動Keil C |
|

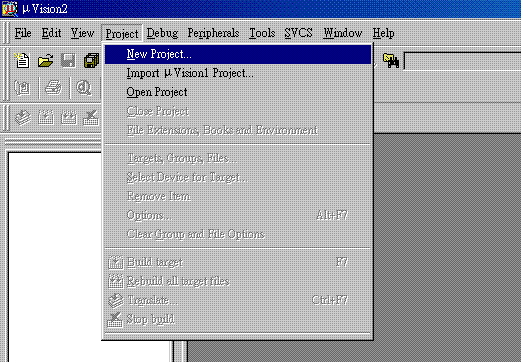

建立一個新的專案 |
|

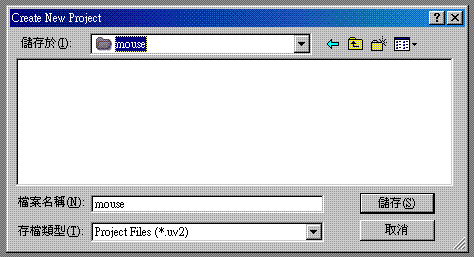

建立一個mouse的目錄於C的根目錄,命名專案為mouse |
|

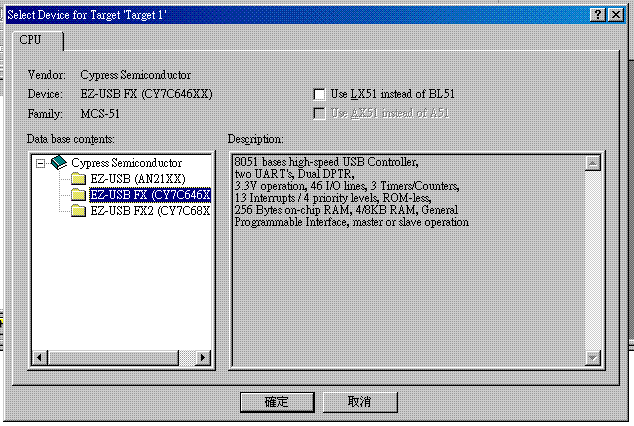

選取Data base contents為EZ-USB FX |
|

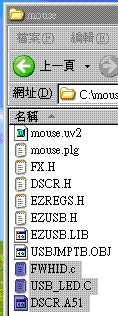

從實驗一複製如左圖的六個檔案,於mouse的目錄內 |
|
範例下載8770byte 下載如左圖的三個檔案,放到專案目錄內. |
|

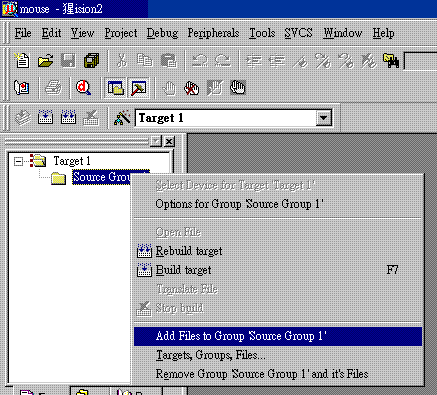

於[Source Group],按mouse右鍵,對專案加入必要的檔案 |
|

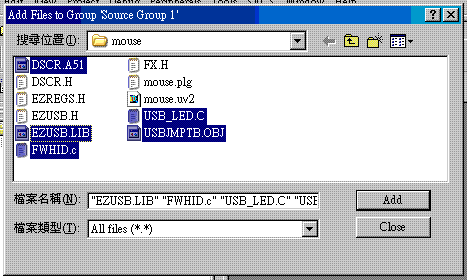

按住[Ctrl]鍵,連選左圖五個檔案,加入專案 |
|

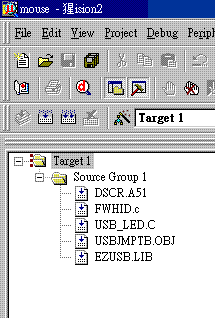

加入成功,畫面如左 |
|

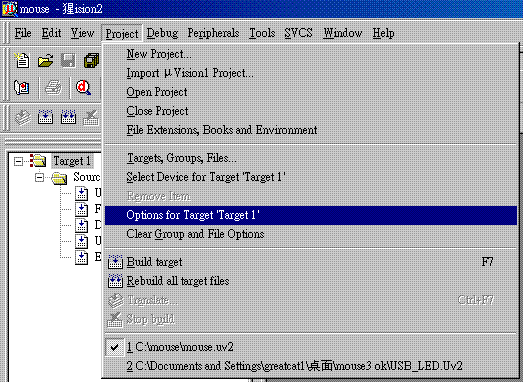

設定專案的Option |
|

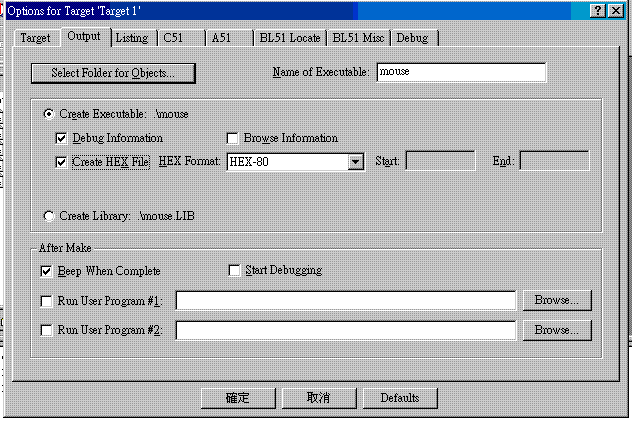

於Output分頁,選取[Create HEX File] |
|
編譯程式,產出mouse.hex |
|

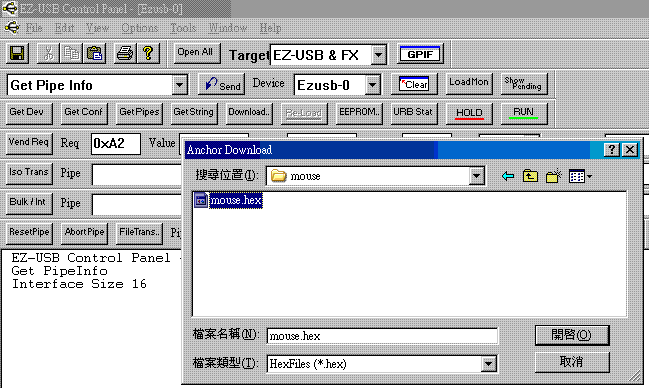

使用EZ-USB Control Panel,將Hex下載到實驗板. |
|

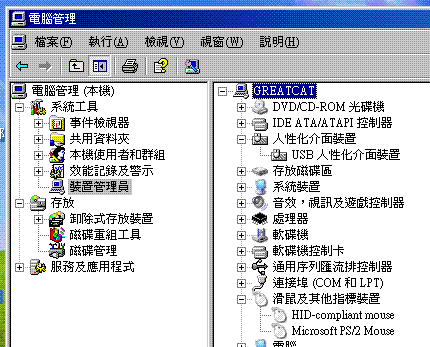

下載後,實驗自板自動reset,裝置管理員會多一個[人性化介面裝置],及多一隻[HID-compliant mouse]的mouse. |
|

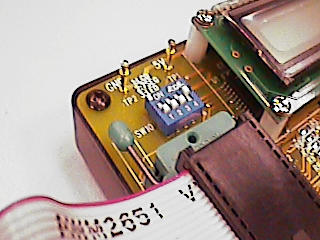

IO板switch設定如左圖 |
|

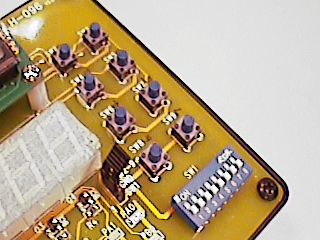

按上方四個鍵,會使電腦的游標上下左右跑,再下來的二個鍵是滑鼠的左右鍵,最下方的兩個鍵是滾輪 |
