Test01
|

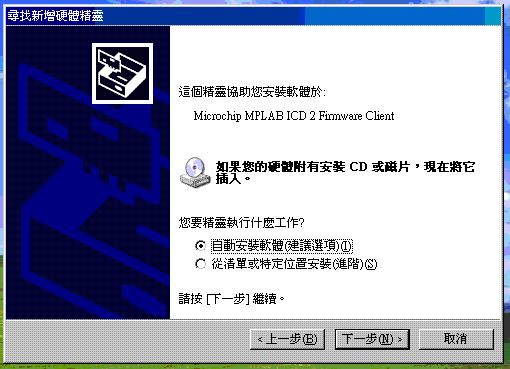

將ICD2的USB線插上電腦,選[自動安裝軟體],按[下一步]. |
|
按[完成]. |
|

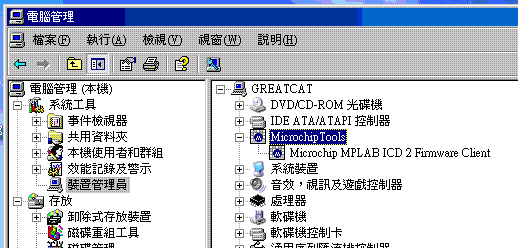

裝置管理員內可以看到ICD2 |
|

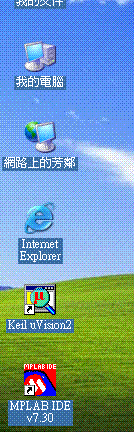

啟動MPLAB |
|

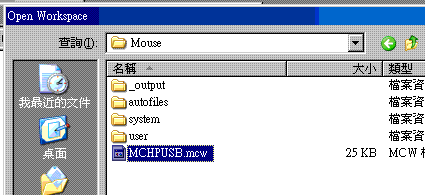

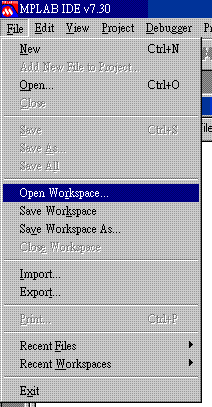

載入專案,為一堆C的程式組. |
|
完整路徑如下 |
|
. |
|

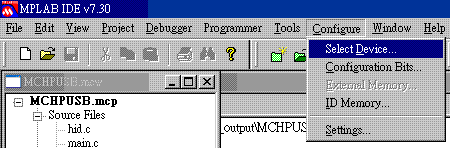

設定編譯的IC形式 |
|

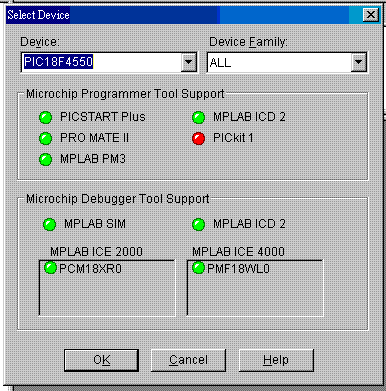

選用IC形式為PIC18F4550 |
|

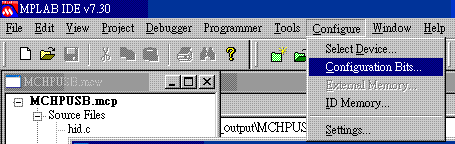

設定IC的參數 |
|

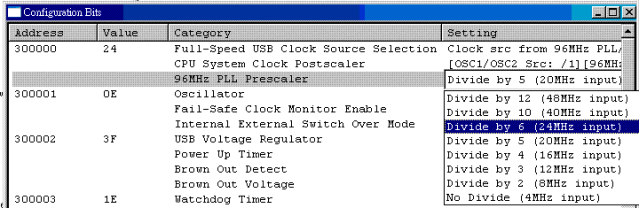

PIC184550有很複雜的倍除頻系統,在此選用24Mhz輸入. |
|

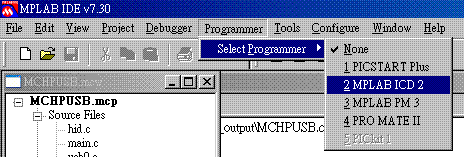

設定燒錄器,設定為ICD2 |
|

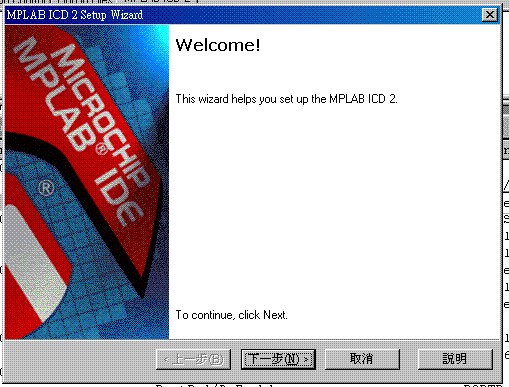

進入ICD2的設定,按[下一步] |
|

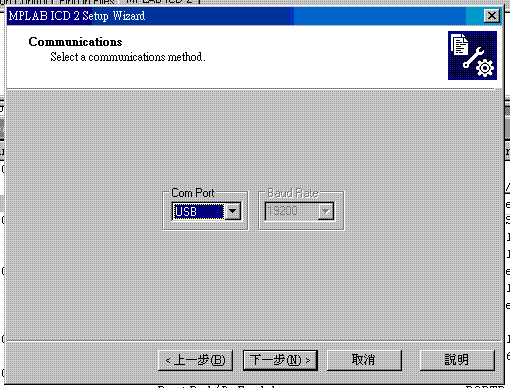

選用USB,按[下一步] |
|

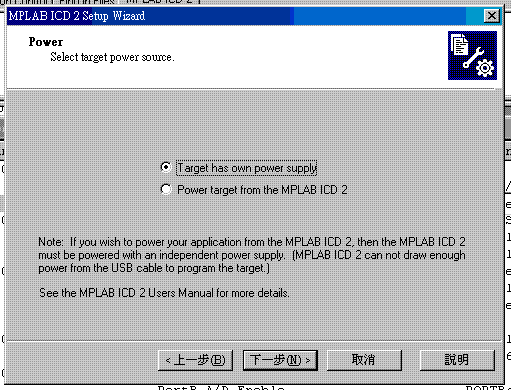

實驗板有自有電源,按[下一步] |
|

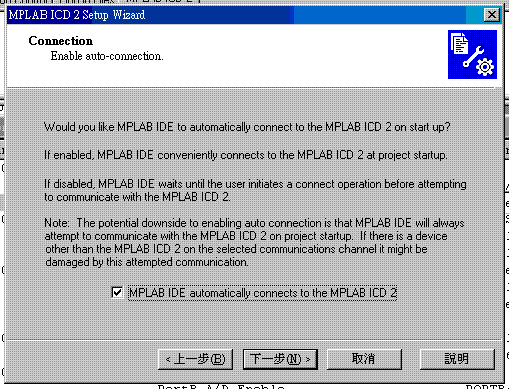

讓MPLAB自動連結ICD2,按[下一步] |
|

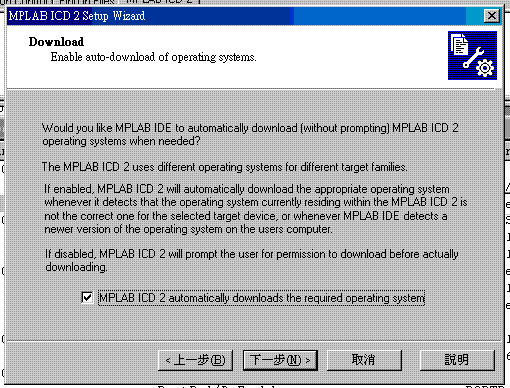

讓ICD2自動下載ICD2的作業系統,按[下一步] |
|

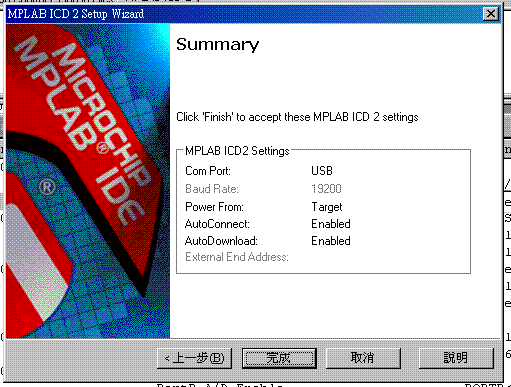

按[完成] |
|

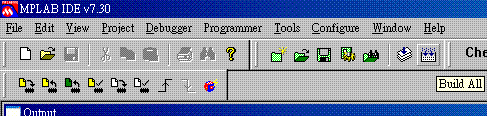

回到MPLAB,按[Build All],產出hex檔. |
|

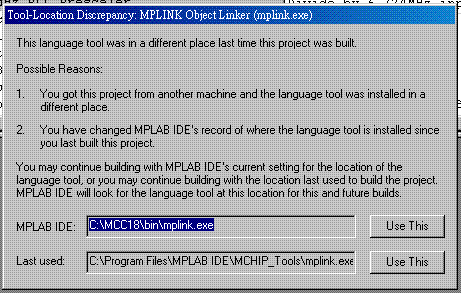

選用MPLAB IDE的路徑. |
|
下載程式到實驗板上 |
|

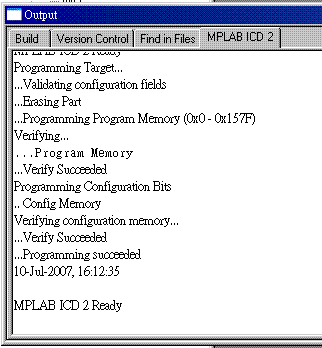

下載成功時,畫面如左 |
|
讓ICD2啟動實驗板 |
|

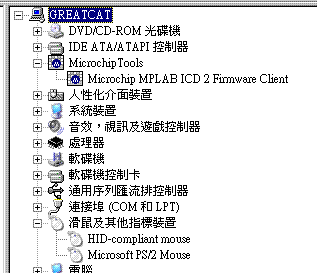

裝置管理員內會多了一隻HID滑鼠,而且鼠標會不停的在桌面繞圈圈. |
